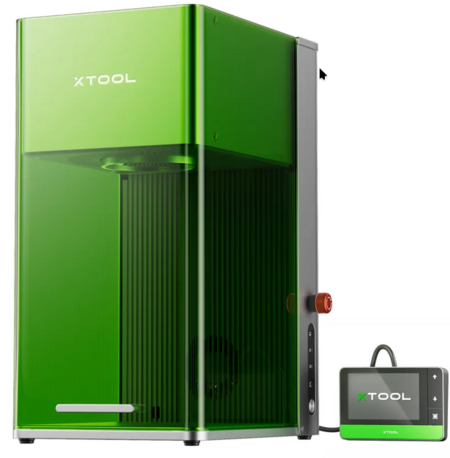

XTool F1 Ultra

ℹ️ Neu im Happylab?
Wenn du den xTool F1 Ultra zum ersten Mal verwendest, arbeite diese Seite bitte von oben nach unten durch.

ℹ️ Was kann man lasern?
Der xTool F1 Ultra hat zwei Laser:
🔵 Blaulicht für Holz, Karton, Papier, pflanzlich gegerbtes Leder, Stoff und undurchsichtiges Acryl
🔴 Infrarot für Metall wie Edelstahl, Messing oder Aluminium

Der maximale Arbeitsbereich beim F1 Ultra ist: 220 x 220 mm, die maximale Materialhöhe 145 mm.
Ideal zum Gravieren kleiner Teile. Für große Zuschnitte und dicke Platten sind unsere anderen Lasercutter die bessere Wahl.

🚨 Wichtig
Benutzung nur nach erfolgreicher Online-Prüfung oder Einschulung.
Der Lasercutter darf niemals unbeaufsichtigt betrieben werden.
Gelasert wird nur bei vollständig geschlossenem Schutzdeckel.
Der Lasercutter und der PC dürfen nur von Happylab Mitgliedern bedient werden.
Das Gerät nicht verschieben oder anheben.

🛡️ Sicherheit

🔥 Im Notfall

Brand im Lasercutter

Not-Aus-Schalter am Bedienterminal drücken.
Schutzdeckel kurz geschlossen lassen – kleine Flammen erlöschen oft von selbst.
Brennt es weiter: Deckel öffnen und den Brand mit der Löschdecke ersticken. Die Löschdecke hängt beim Speedy 400.
Happylab-Team verständigen – auch wenn der Brand gelöscht ist. Den Not-Aus erst danach wieder entriegeln.

Stechender Geruch oder gereizte Atemwege

Job stoppen.
An die frische Luft gehen und das Happylab-Team verständigen.

🔒 Sicherheitsfunktionen

⚠️ Der Schutzdeckel schützt deine Augen
Der F1 Ultra ist ein Laser der Klasse 4, der Infrarot-Laser ist unsichtbar. Deshalb nur bei geschlossenem Deckel lasern.

Der Laser pausiert automatisch, wenn der Deckel geöffnet, das Gerät bewegt oder eine Flamme erkannt wird. Meldet xTool Studio „Flame detected“: sofort nachsehen!
Diese Funktionen nie deaktivieren. Sie ersetzen nicht deine Aufsicht.

⚠️ Vor jedem Start

✔ Ist das Material fürs Lasern geeignet? Hier kontrollieren: Nicht geeignete Materialien
Achtung: Kein PVC (steckt oft in Kunststoff und Kunstleder), nur pflanzlich gegerbtes Leder, keine Gegenstände mit Akku oder Batterie!
✔ Ist das Gerät beschädigt oder verschmutzt? Bei Schäden nicht lasern und das Team informieren.
✔ Ist der Not-Aus-Schalter entriegelt?
✔ Ist der Schutzdeckel vollständig geschlossen?

🧹 Nach dem Arbeiten

Warten, bis sich die Klappe der Absaugung schließt – dann erst den Deckel öffnen
Vorsicht: Metallteile können heiß sein
Werkstücke und Materialreste entfernen, Arbeitsplatz reinigen
Zubehör zurücklegen

✅ Erster Laserjob

Checkliste

☐ Mitgliedskarte anhalten

☐ Gerät auf Beschädigung und Verschmutzung kontrollieren

☐ Material einlegen

☐ Materialhöhe messen / Fokus einstellen – die Lichtpunkte müssen auf dem Material liegen

☐ Bild der Arbeitsfläche aufnehmen

☐ Datei vorbereiten (eigenes Programm oder xTool Studio)

☐ Laser und Material in xTool Studio auswählen

☐ Schutzdeckel vollständig schließen

☐ Testschnitt durchführen

☐ Job starten: „Start“ in xTool Studio, danach Start/Stopp-Knopf am Bedienterminal

🛠️ Schritt für Schritt

🎬 Videoanleitungen folgen – bis dahin findest du hier alle Schritte zum Nachlesen.

1. Maschine aktivieren

Mitgliedskarte an das Lesegerät halten. Der Deckel darf dabei offen sein, eine Referenzfahrt gibt es nicht.
Kurz kontrollieren: Ist das Gerät beschädigt oder verschmutzt? Ist der Not-Aus entriegelt?
xTool Studio öffnen und prüfen, ob der F1 Ultra verbunden ist.

2. Material einlegen

Material flach in den Arbeitsbereich legen, gewölbtes Material fixieren.
Zum Schneiden das Material auf die Schneideauflage legen – so gibt es weniger Brandspuren auf der Rückseite.
Spiegelnde Metalle nicht mittig, sondern nahe am Lüfter platzieren. In der Mitte wird der Strahl direkt in die Laserquelle zurückgespiegelt und kann sie beschädigen.

3. Fokus einstellen

Automatisch: Material so legen, dass der rote und der blaue Lichtpunkt auf dem Material liegen – sonst misst der Laser daneben. Dann Deckel schließen und in xTool Studio auf Auto-Measure klicken.
Manuell – bei transparentem, spiegelndem, flauschigem oder sehr dunklem Material: Am Bedienterminal das Lasermodul hoch- oder runterfahren, bis sich der rote und der blaue Lichtpunkt überlagern.

4. Bild der Arbeitsfläche aufnehmen

In xTool Studio auf Hintergrund aktualisieren klicken. Die Kamera fotografiert die Arbeitsfläche, darauf platzierst du dein Motiv.
⚠️ Immer zuerst fokussieren, dann fotografieren – sonst stimmt die Position nicht.

5. Datei vorbereiten

Datei importieren oder direkt in xTool Studio zeichnen. SVG und DXF kannst du schneiden und gravieren, PNG und JPG nur gravieren. AI, EPS und CDR vorher als SVG exportieren.

6. Einstellungen wählen

Bearbeitungsart: Schneiden, Ritzen oder Gravieren
Laser: Blaulicht für Nichtmetall, Infrarot für Metall
Material in der Materialauswahl wählen – xTool Studio schlägt Power und Speed vor
Mit Framing prüfen, ob das Motiv aufs Material passt

7. Testschnitt machen

Die Materialeinstellungen sind nur Richtwerte. Lasere zuerst ein kleines Testobjekt in einer Ecke des Materials.

Nicht durchgeschnitten → Geschwindigkeit reduzieren
Gravur zu dunkel → Leistung reduzieren oder Geschwindigkeit erhöhen
Gravur zu schwach → Leistung erhöhen oder Geschwindigkeit reduzieren
Ergebnis unscharf → Fokus prüfen

8. Job starten

Schutzdeckel vollständig schließen.
In xTool Studio auf Start klicken. Sobald der Job bereit ist, den Start/Stopp-Knopf am Bedienterminal drücken.
Beim Gerät bleiben. Anhalten mit dem Start/Stopp-Knopf, im Notfall Not-Aus.

📚 Details zum F1 Ultra

📐 Technische Daten

Laser	20 W Blaulicht-Diodenlaser (455 nm) + 20 W Infrarot-Faserlaser (1064 nm)
Arbeitsbereich	220 x 220 mm
Max. Materialhöhe	145 mm
Max. Geschwindigkeit	10.000 mm/s
Schneiden (Herstellerangabe)	Holz bis 15 mm, Acryl bis 12 mm, Metallbleche 0,2–0,4 mm – meist mehrere Durchgänge nötig
Laserklasse	4
Maße / Gewicht	273 x 373 x 492 mm / 14,7 kg
Software	xTool Studio

📂 Dateitypen

Vektordateien (Schneiden, Ritzen, Gravieren): SVG, DXF
Bilddateien (nur Gravieren): PNG, JPG/JPEG, BMP, WEBP, TIF, GIF
Projekte und Sonstiges: XCS/XS, PDF, PSD

❌ AI, EPS und CDR gehen nicht – als SVG exportieren.
💡 Text in SVG-Dateien vorher in Pfade umwandeln, sonst wird er nicht angezeigt.
💡 Probleme mit einer SVG? In Inkscape als Normales SVG speichern.

🔦 Laserquellen: Welcher Laser wofür?

	🔵 Blaulicht	🔴 Infrarot
Materialien	Holz, MDF, Karton, Papier, pflanzlich gegerbtes Leder, Stoff, Kork, undurchsichtiges Acryl, beschichtetes Metall, Stein und Schiefer	Edelstahl, Messing, Kupfer, Aluminium, Gold, Silber, Keramik, Stein und Schiefer
Gut für	Dunkle Gravuren, Ritzen, Schneiden, Relief in Holz	Sehr feine Gravuren, Tiefgravur, Farbgravur auf Edelstahl, Relief in Metall, dünne Bleche schneiden
Achtung	Transparentes Acryl geht nicht – das blaue Licht geht durch.	Strahl ist unsichtbar. Spiegelnde Metalle manuell fokussieren. Teile werden heiß. Verboten: Blei (z. B. Lötzinn), Cadmium, Beryllium, Magnesium.

💡 Merksatz: Nichtmetall → Blaulicht. Metall → Infrarot. Stein und Schiefer gehen mit beiden – Testschnitt machen.
🏔️ Relief (Embossing): Der Laser trägt das Material in vielen Schichten ab. Vorlage ist ein Graustufenbild: dunkel = tief, hell = hoch.
